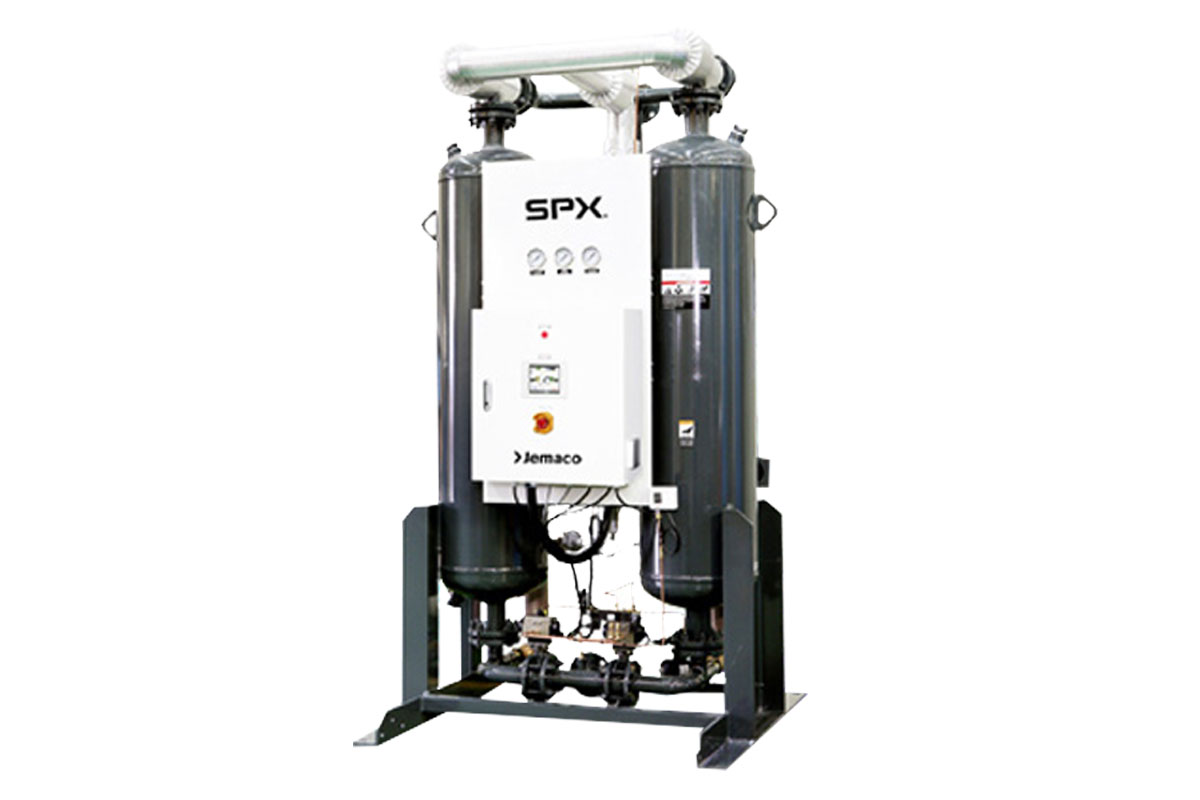

HRE Series 히터 외장 흡착식 에어 드라이어


히터 외장 흡착식 에어 드라이어

출구 건조공기 중 일부를 Vessel 외부에 장착된 히터에서 가열에서 재생용 공기로 사용, 읍착제를 재생시키므로 에어 소모가 적은 경제적인 시스템.

최고의 기능과 높은 신뢰도를 위하여 신중하게 부품을 엄선하고 드라이어 설계하여 우수한 내구성과 신뢰성을 제공한다.


제품특징

· 재생공기의 소모량을 낮춘 경제적인 제품
· 히터 외장형 구조, 제품 수명과 효율 동시에 극대화
· 내부 가열식 드라이어 대비, Vessel 내부 온도가 낮고
   이슬점 조절 용이
· 고성능 버터 플라이 스위칭 밸브 사용

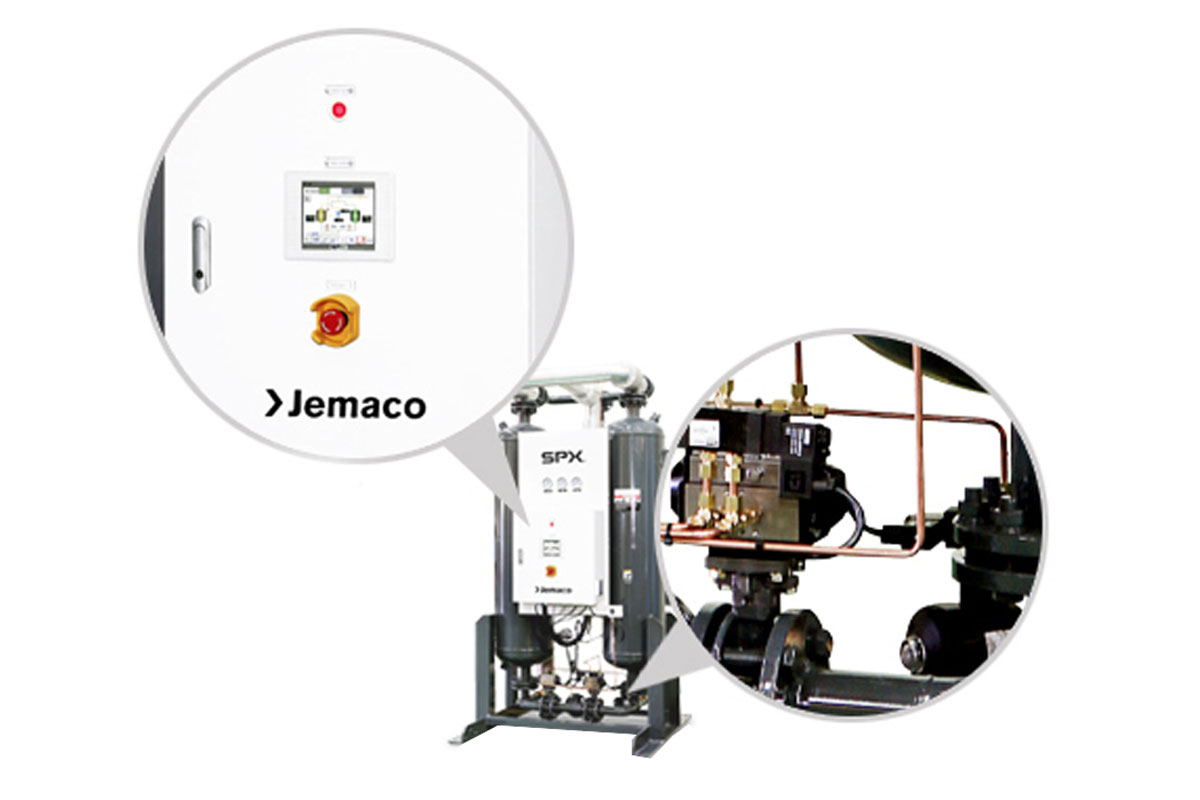

· 최신형 Jemaco New Controller(J-COM)적용.
   드라이어의 완벽한 자동에어 및 운전 안정성 확보
· 노점제어시스템(선택사양)
· PURGE Saving Kit, 특허획득(선택사양)

작동원리

입구밸브를 통해 유입된 습한공기는 Vessel 하부에서 상부로 흐르면서, 흡착제에 의해 -40℃ 이슬점까지 제습된 후 출구밸브를 통해 배출된다.

이때, 외부에 장착된 재생용 히터에서는 이 출구 건조공기 중 일부(퍼제 에어)를 가열하여 재생 Vessel로 배출하며, 가열된 건조 공기는 재생 Vessel 내부의 흡착제가 함유하고 있는 수분을 제거한다.

이렇게 재생 Vessel에서 흡착제를 재생, 건조시킨 후 젖은 공기는 퍼지 출구밸브를 통해 대기로 방출된다.

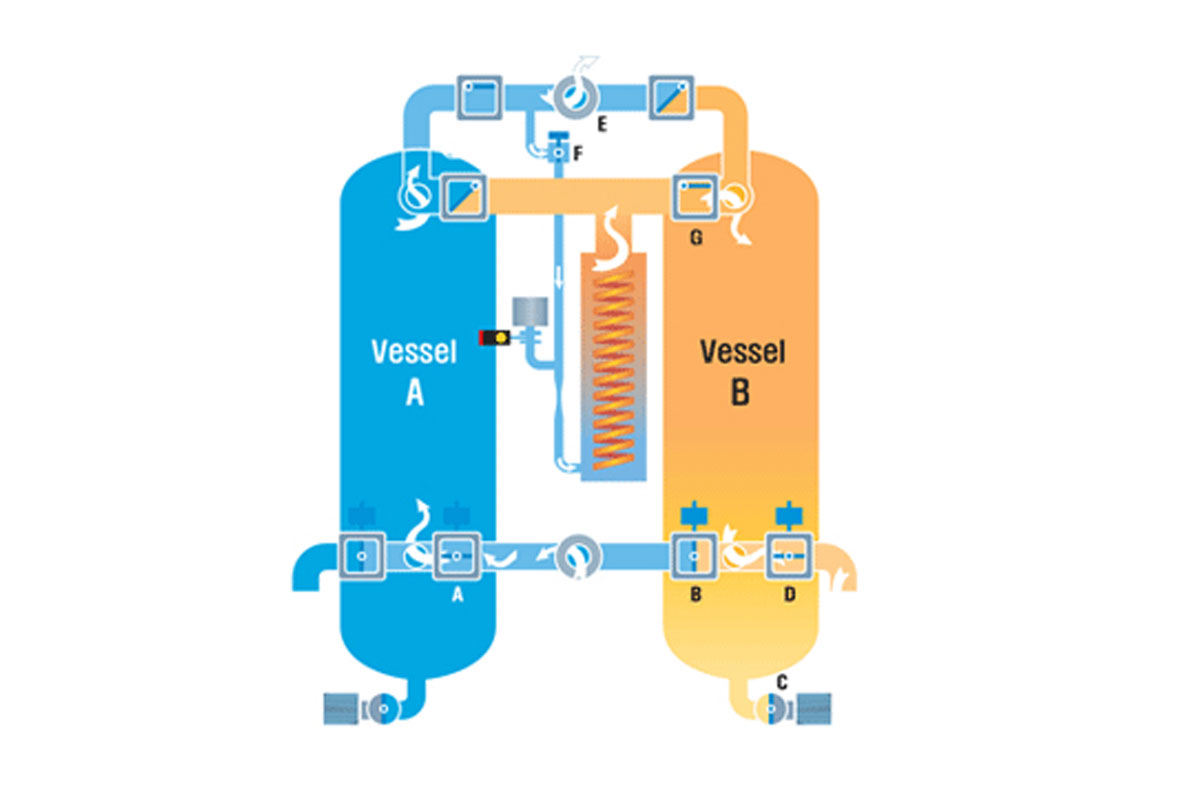

Flow Diagram은 좌측 Vessel은 제습 싸이클, 우측Vessel은 재생 싸이클 상태임을 나타내고 있다.
